Марка феррита

Начальная магнитная проницаемость µ_Н

Относительный тангенс угла магнитных потерь tgδ_μ/μ_H · 10⁶, не более

Относительный температурный коэффициент начальной магнитной проницаемости α_µ*10⁶, 1ºС

Интервал рабочих температур

°С

При амплитудном знач. Напря-жённости магнит. поля, На, А/м

На частоте,

f, МГц

В интервале температур

0,8

8

От — 60 до +20

От +20 до +70

4000НМ

₊₈₀₀

4000

^-500

—

80

0,1

—

—

-60°С +125°С

35

60

0,1

6000НМ

₊₂₀₀₀

6000

^-1200

—

100

0,03

—

—

-60°С +100°С

45

75

0,03

6000НМ1

₊₂₀₀₀

6000

^-1200

10

30

0,03

от 0 до +1,5

от 0 до +1,5

-60°С +120°С

10000НМ

₊₅₀₀₀

10000

^-2000

10-15

35-60

0,02

от 0 до +1,4

от 0 до +1,0

-60°С +90°С

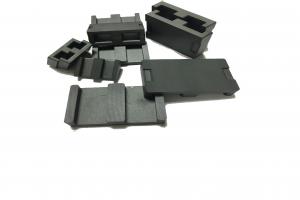

Ферриты для сильных магнитных полей

Марка феррита

Начальная магнитная проницае-мость, μ_Н

Удельные объёмные магнитные потери P (мВт/см³), при Т=100 ⁰С, не более

Импортный аналог

частота 100 кГц, индукция 200 мТл

частота 500 кГц, индукция 50 мТл

2500НМС8

2200 ±25%

360

—

N87 (EPCOS),

3C34 и 3C94 (Ferroxcube)

1300НМС

1300 ±25%

—

80

N49 (EPCOS),

3C35 (Ferroxcube)

2000НМС9

2000 ±20%

330

100

—

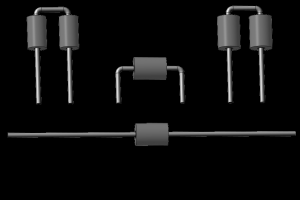

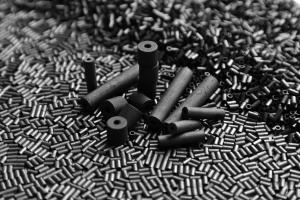

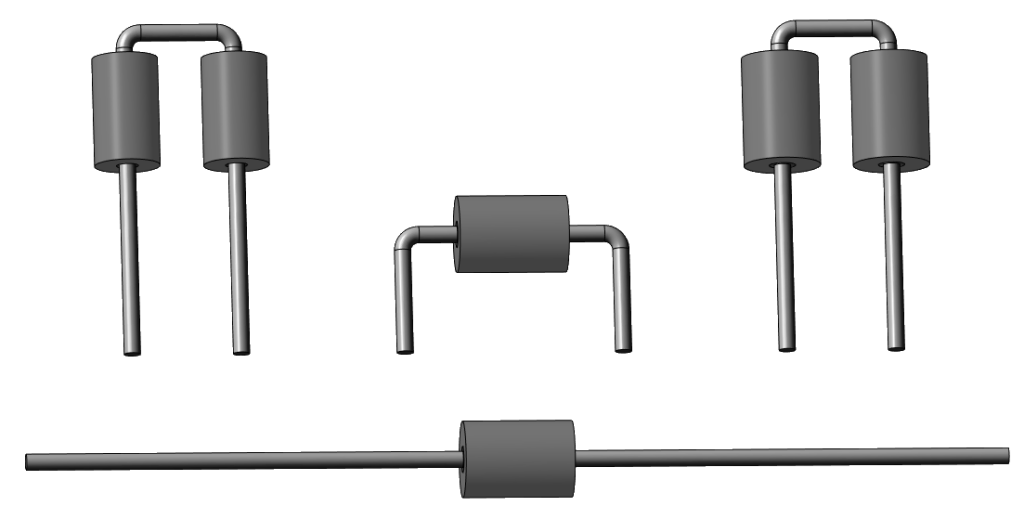

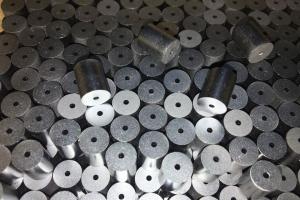

Т1,25х0,8х2,2

Т3,9х1,6х4,8

Т1,3х0,75х2,2

Т4х0,8х20

Т1,8х0,8х4,3

Т4,5х1,5х20

Т1,8х0,8х6,3

Т5х3х5

Т2,5х1,0х1,5

Т7х4х5

Т2,5х1,2х3

Т8х1,5х10

Т2,2х0,8х12

Т10х7,4х20

Т2,5х1,2х3,2

Т10х8х25

Т2,8х0,8х12

Т12х5х10

Т3,5х1,2х3,2

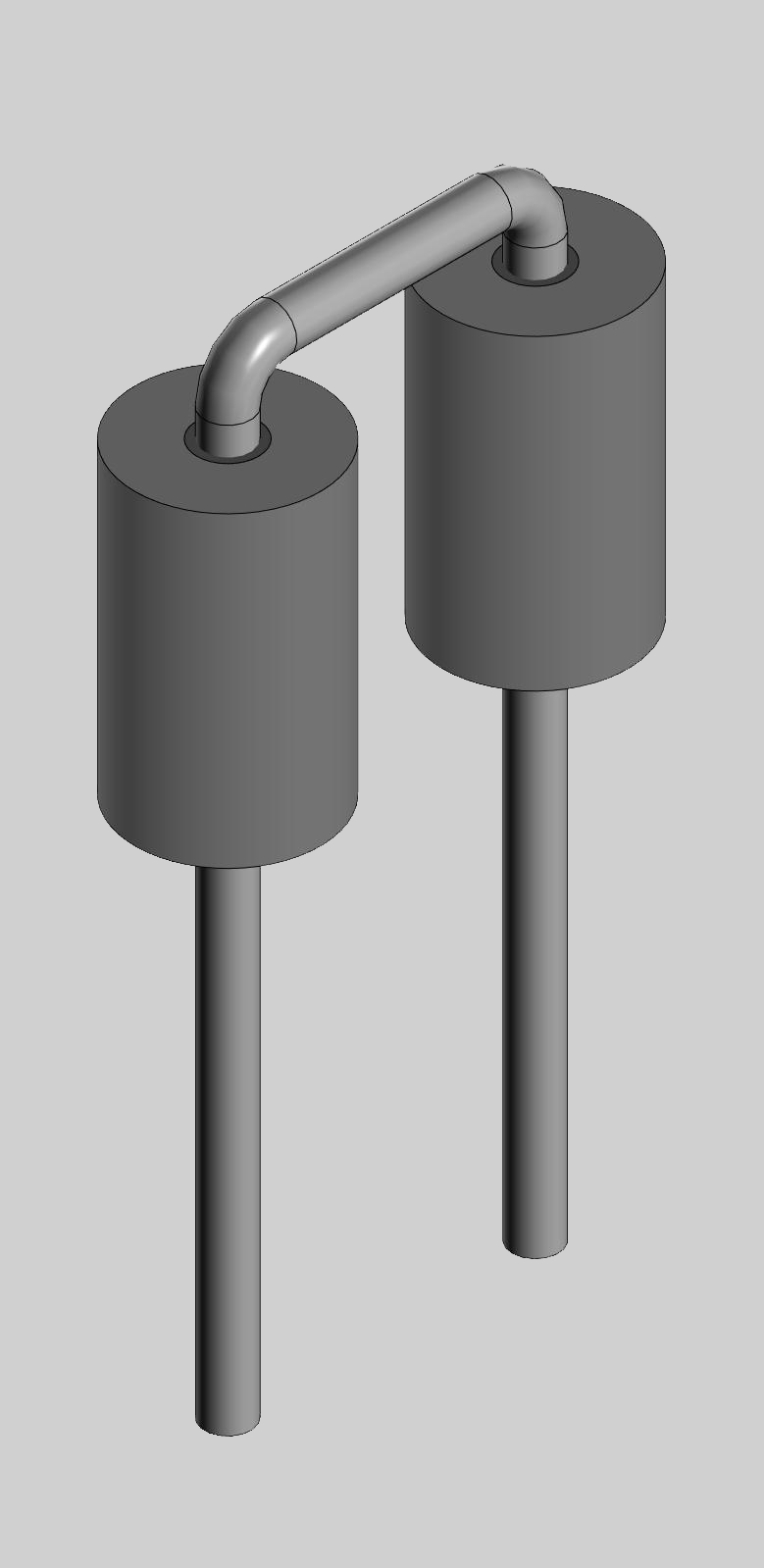

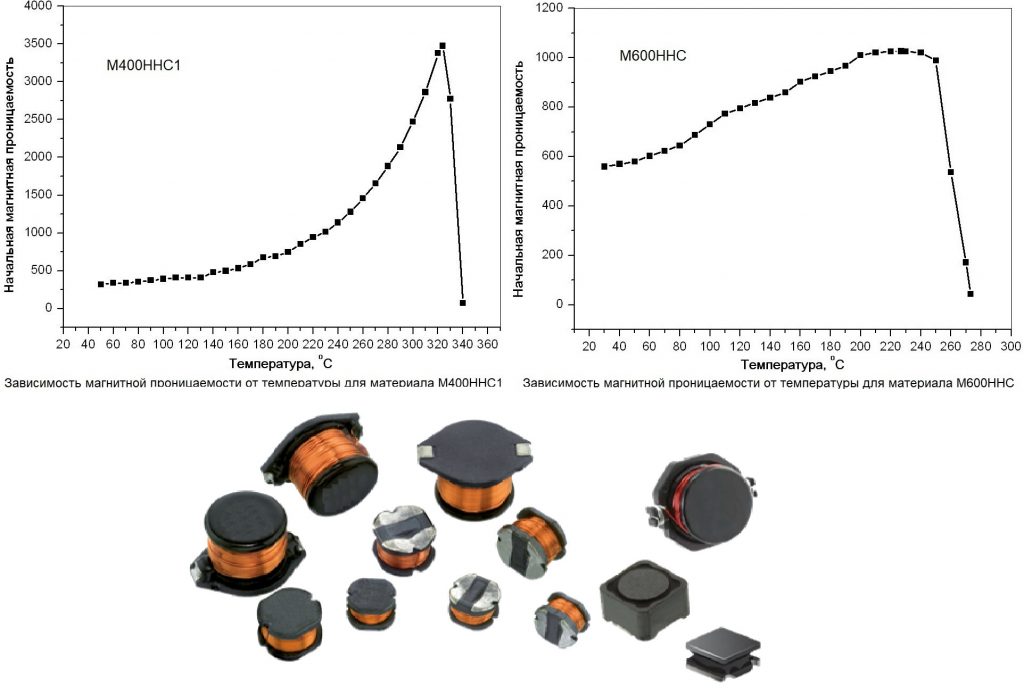

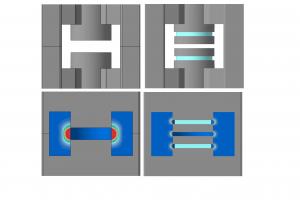

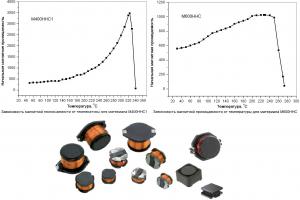

Никель-цинковые ферритовые материалы для силовых дросселей

Материал

Начальная магнитная проницаемость

Магнитная индукция, Тл (в поле 1200А/м), не менее

Температура Кюри, ^оС, не менее

М200ННС

200±20%

0,42

330

М400ННС

400±20%

0,38

280

М400ННС1

 400±20%

 0,4

 330

М600ННС

600±20%

0,38

270

М800ННС

800±20%

0,33

160

Марганец-цинковые ферритовые материалы для силовых дросселей и трансформаторов

Материал

Начальная магнитная проница-емость

Магнитная индукция, Тл (в поле 1200 А/м), не менее

Температура Кюри, ^оС, не менее

Объёмные потери при температуре 100^оС, мВт/см³ (1МГц, 50мТ), не более

Примечание

М1300НМС1

1300±20%

0,50

240

—

Для силовых дросселей и трансфор-маторов с рабочей частотой

300-1000кГц

М1000НМС

1000±20%

0,50

280

400

Для силовых дросселей и трансфор-маторов с рабочей частотой

1-2 МГц

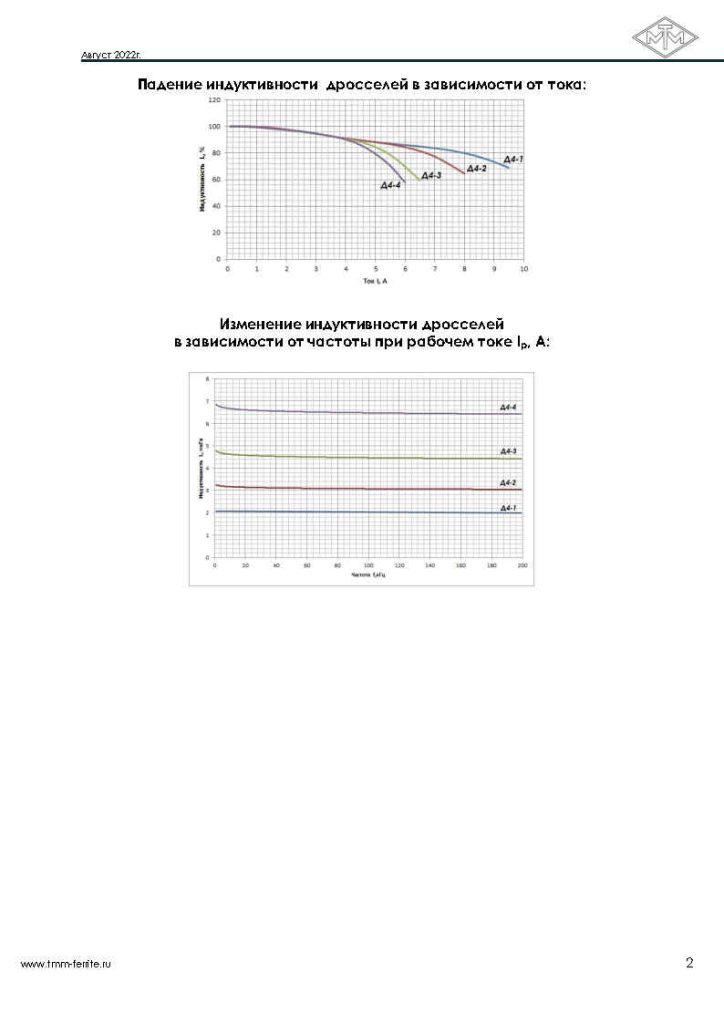

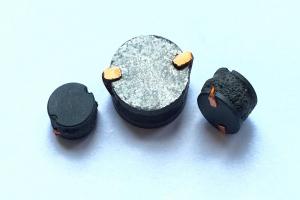

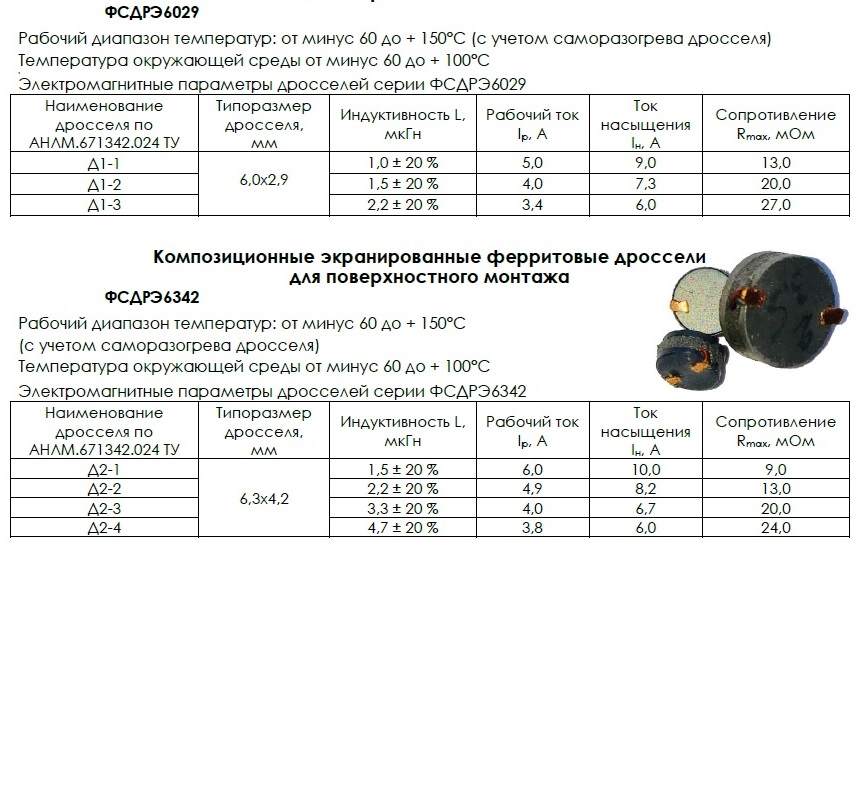

Наименование

Индуктив-ность, мкГн

Рабочий ток, А

Ток насыще-ния, А

Ток, соответствующий повышению темпе-ратуры на 40 ^оС, А

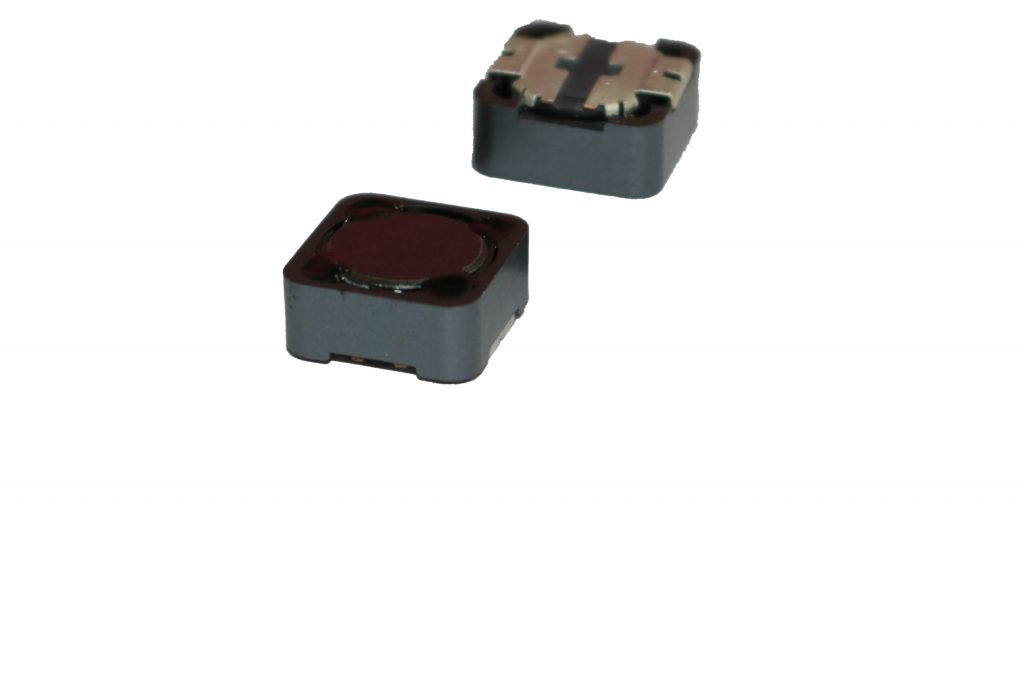

ФСДРЭ1245-6,0-6,8

6,8 ± 20%

6,0

7,5

5,6

ФСДРЭ1245-4,6-15

15 ± 20%

4,0

5,0

3,6

ФСДРЭ1245-3,8-22

22 ± 20%

3,4

4,1

3,2

ФСДРЭ1245-3,1-33

33 ± 20%

2,8

3,4

2,6

ФСДРЭ1245-2,6-47

47 ± 20%

2,4

2,9

2,2

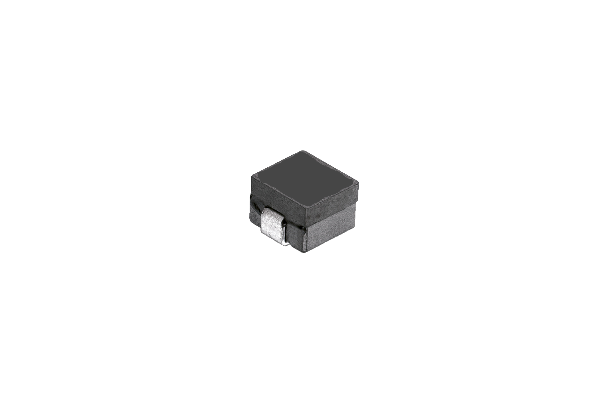

Наименование

Индуктивность, мкГн

Рабочий ток,

А

Ток насыщения,

А

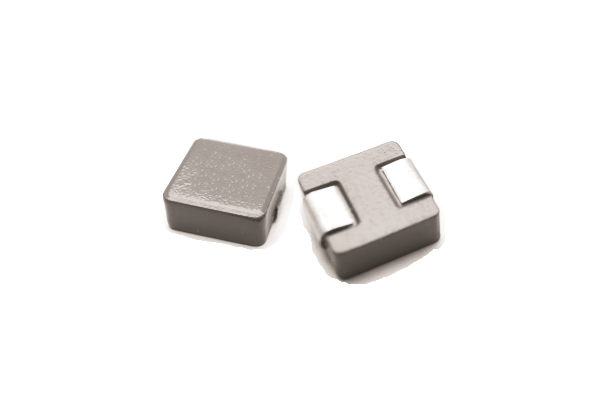

МСДРЭ6530-7,5-2,2

2,2 ± 20%

7,5

11,0

МСДРЭ6530-6,0-3.3

3,3 ± 20%

6,0

9,0

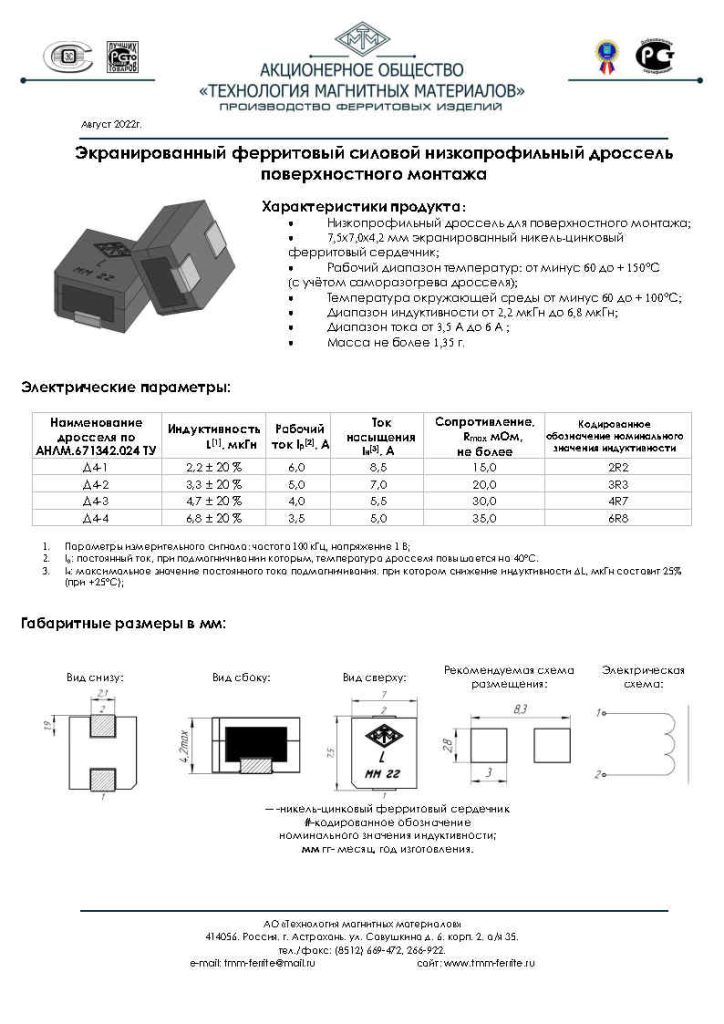

Наименование

Индуктив-ность, мкГн

Рабочий ток, А

Ток насыще-ния, А

Ток, соответствующий повышению темпе-ратуры на 40 ^оС, А

ФСДРЭ7042-6,0-2,2

2,2 ± 20%

6,0

7,5

5,6

ФСДРЭ7042-4,6-3,3

3,3 ± 20%

5,0

6,1

4,4

ФСДРЭ7042-3,8-4,7

4,7 ± 20%

4,0

5,1

3,5

ФСДРЭ7042-3,1-6,8

6,8 ± 20%

3,5

4,2

3,0

Наименование

Индуктив-ность, мкГн

Рабочий ток, А

Ток насыще-ния, А

Ток, соответствующий повышению темпе-ратуры на 40 ^оС, А

ФСДРЭ7042-6,0-2,2

2,2 ± 20%

6,5

11,0

5,6

ФСДРЭ7042-4,6-3,3

3,3 ± 20%

5,5

9,0

4,4

ФСДРЭ7042-3,8-4,7

4,7 ± 20%

4,5

7,5

3,5

ФСДРЭ7042-3,1-6,8

6,8 ± 20%

4,0

6,2

3,0

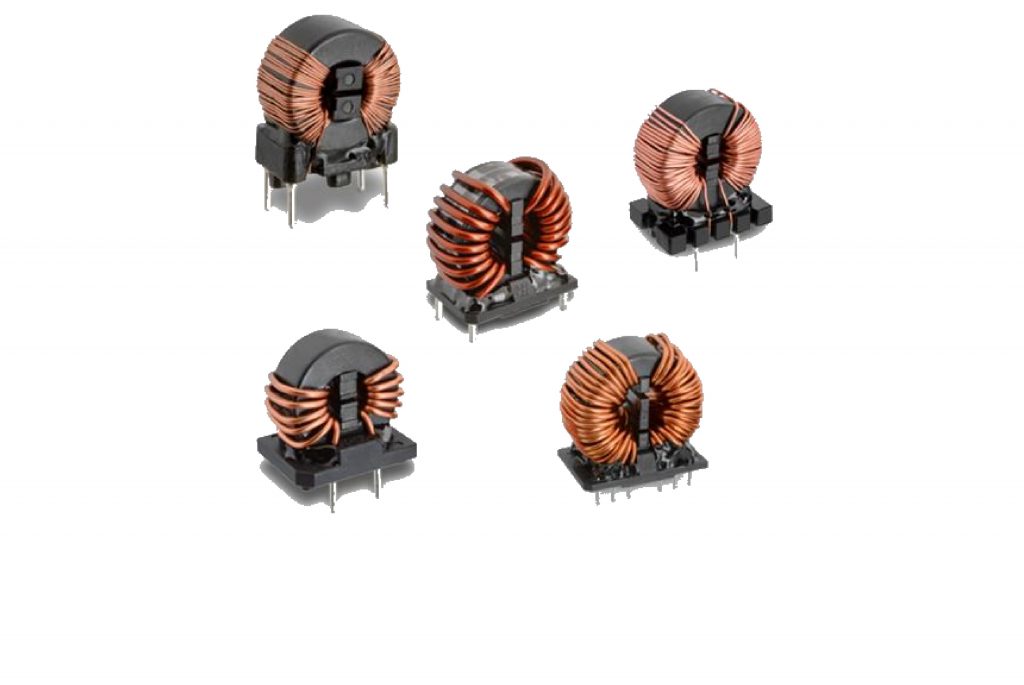

Марганец-цинковый ферритовый материал для синфазных дросселей.

Материал

Начальная магнитная проница-емость

Магнитная индукция, Тл (в поле 1200 А/м), не менее

Температура Кюри, ^оС, не менее

Примечание

М6000НМ2

6000±20%

0,4

160

Термостабильный феррит для синфазных дросселей
